Rozdzielnica elektryczna – jak dobrać ją do obiektu?

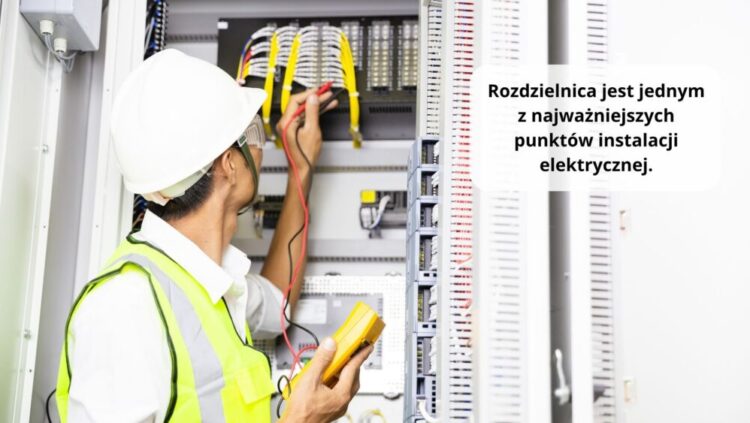

Rozdzielnica jest jednym z najważniejszych punktów instalacji elektrycznej. To w niej energia zostaje rozdzielona pomiędzy poszczególne obwody, a zastosowana aparatura odpowiada za sterowanie i ochronę instalacji. Jej dobór nie powinien więc zaczynać się od pytania o liczbę wolnych modułów w obudowie. Najpierw trzeba poznać sposób użytkowania obiektu, moc odbiorników oraz wymagania dotyczące bezpieczeństwa i ciągłości pracy.

Spis treści

1. Jaką funkcję pełni rozdzielnica elektryczna?
2. Od czego rozpocząć dobór rozdzielnicy?
3. Obiekt biurowy, przemysłowy i użyteczności publicznej
4. Aparatura zabezpieczająca i sterownicza
5. Rezerwa miejsca i możliwość rozbudowy
6. Projekt, wykonanie i odbiór rozdzielnicy elektrycznej
7. FAQ – najczęściej zadawane pytania o rozdzielnicę elektryczną

Jaką funkcję pełni rozdzielnica elektryczna?

Rozdzielnica skupia urządzenia potrzebne do rozdziału energii elektrycznej, zabezpieczania obwodów oraz – zależnie od zastosowania – sterowania odbiornikami. W małym obiekcie jej układ może być stosunkowo prosty. W zakładzie produkcyjnym lub centrum logistycznym dochodzą obwody technologiczne, automatyka, systemy bezpieczeństwa, urządzenia dużej mocy czy zasilanie rezerwowe.
Rozdzielnica powinna wynikać z projektu instalacji, a nie być punktem wyjścia do jego tworzenia.
Normy z rodziny PN-EN IEC 61439 określają wymagania dotyczące niskonapięciowych rozdzielnic i sterownic, w tym warunki konstrukcyjne oraz zasady weryfikacji zestawów.

Od czego rozpocząć dobór rozdzielnicy?

Pierwszym krokiem jest bilans mocy. Projektant musi wiedzieć, jakie odbiorniki będą zasilane i w jaki sposób mogą pracować jednocześnie.
Znaczenie mają m.in. napięcie, prądy znamionowe, przewidywane zwarcia, sposób ochrony przeciwporażeniowej oraz charakter odbiorników.

Trzeba również uwzględnić środowisko pracy:
● temperaturę i wentylację,
● wilgoć i zapylenie,
● możliwość występowania czynników korozyjnych,
● dostęp osób postronnych.

Innej obudowy wymaga rozdzielnica stojąca w suchej rozdzielni technicznej, a innej urządzenie pracujące w wymagającym środowisku przemysłowym.

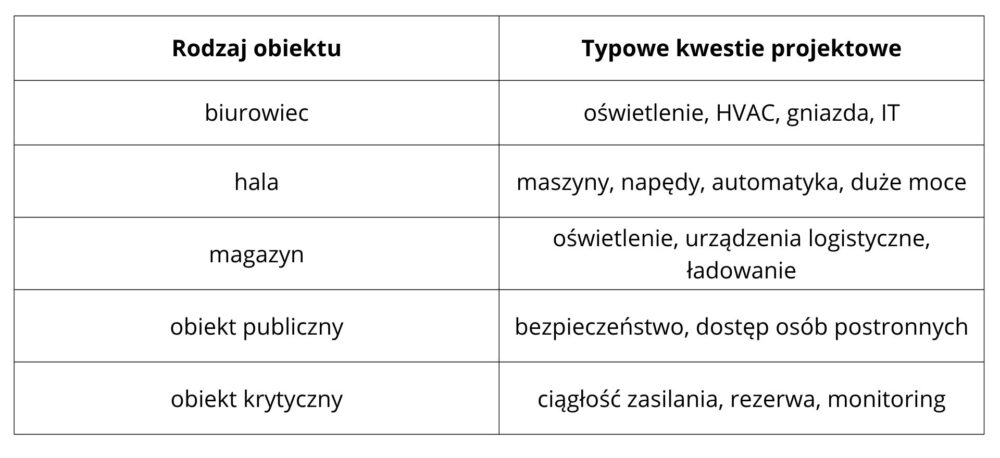

Obiekt biurowy, przemysłowy i użyteczności publicznej

Nie ma jednej uniwersalnej rozdzielnicy dla wszystkich budynków. Zakład produkcyjny może wymagać niezależnych sekcji technologicznych, sterowania maszynami i zwiększonej odporności na prądy zwarciowe.

W biurowcu duże znaczenie mają natomiast obwody oświetlenia, gniazd, HVAC, systemów IT i infrastruktury bezpieczeństwa.
Firma https://elektropol.pl/ specjalizuje się w kompleksowych instalacjach elektroenergetycznych dla zakładów przemysłowych i dużych obiektów komercyjnych. Zakres działalności obejmuje m.in. projektowanie, wykonawstwo, rozruch, konserwację oraz utrzymanie ruchu.

Aparatura zabezpieczająca i sterownicza

W rozdzielnicy znajdują się urządzenia odpowiadające za ochronę konkretnych obwodów. Ich parametry dobiera się na podstawie obliczeń i charakterystyki instalacji.

Nie wystarczy zastosować „mocniejszego” zabezpieczenia. Zabezpieczenie musi chronić przewody oraz urządzenia i działać prawidłowo w przewidywanych warunkach zwarciowych. W większych systemach analizuje się również selektywność. Chodzi o to, aby pojedyncza awaria nie powodowała niepotrzebnego wyłączenia znacznie większej części obiektu.

Dobrze zaprojektowana instalacja powinna ograniczać skutki zakłócenia do możliwie małego obszaru.

Rezerwa miejsca i możliwość rozbudowy

Budynek rzadko pozostaje przez wiele lat w identycznej konfiguracji. Pojawiają się nowe urządzenia, linie technologiczne, klimatyzatory, ładowarki czy instalacje fotowoltaiczne. Dlatego projektowanie rozdzielnicy „na styk” może szybko doprowadzić do problemów.

Rozsądna rezerwa miejsca oraz odpowiednio przewidziana obciążalność ułatwiają późniejszą modernizację. Wielkość rezerwy powinna jednak wynikać z planów rozwoju obiektu, a nie z przypadkowego założenia. Znaczenie ma także czytelny opis obwodów. Dokumentacja i oznaczenia pozwalają służbom technicznym szybciej reagować podczas awarii i prac serwisowych.

Projekt, wykonanie i odbiór rozdzielnicy elektrycznej

Proces nie kończy się na złożeniu urządzeń w obudowie. Rozdzielnica musi zostać prawidłowo zaprojektowana, wykonana, zweryfikowana i uruchomiona. W przypadku dużych inwestycji warto patrzeć na cały system elektroenergetyczny – od zasilania i rozdziału energii po późniejsze utrzymanie. Pomiary, testy i odbiór są integralną częścią inwestycji, a nie formalnością wykonywaną po montażu.
Dobrze przygotowana dokumentacja powykonawcza ułatwia późniejszą eksploatację, modernizację oraz diagnostykę usterek.

FAQ – najczęściej zadawane pytania o rozdzielnicę elektryczną

Czy rozdzielnicę dobiera się tylko na podstawie mocy obiektu?
Nie. Znaczenie mają również charakter odbiorników, warunki środowiskowe, wymagania zabezpieczeń oraz sposób eksploatacji.

Czy warto przewidzieć wolne miejsce?
Tak. Rezerwa ułatwia późniejszą rozbudowę instalacji.

Co oznacza selektywność zabezpieczeń?
To sposób koordynacji urządzeń ochronnych pozwalający ograniczyć zakres wyłączenia podczas awarii.

Czy rozdzielnica przemysłowa różni się od biurowej?
Zazwyczaj tak – zarówno skalą, jak i charakterem odbiorników, warunkami pracy oraz wymaganiami dotyczącymi ciągłości zasilania.

Czy po montażu potrzebne są pomiary?
Tak. Weryfikacja i pomiary są ważnym elementem prawidłowego oddania instalacji do użytkowania.
